不銹鋼列管換熱設備標準

以下是一篇關于不銹鋼列管換熱設備標準的文章，涵蓋材料、結構、性能、制造、檢驗及應用等多個方面：

不銹鋼列管換熱設備標準解析

一、材料標準

不銹鋼列管換熱設備的關鍵材料需符合相關國家標準，以確保設備的耐腐蝕性和機械性能。

不銹鋼材質：

常用不銹鋼材料包括304、316L、S32205雙相不銹鋼等。這些材料具有良好的耐腐蝕性和硬度，能夠提高換熱器的抗沖擊和抗振動性能。

316L不銹鋼因含2%~3%的鉬，耐點蝕當量（PREN）≥28，可耐受pH 2~14的介質，年腐蝕速率<0.005mm，使用壽命超20年。在醬油、腌制液等含氯離子環境中，其耐蝕性是哈氏合金的2倍。

其他材料：

殼體材料可選擇碳鋼（Q235B）、不銹鋼復合板等。

根據特殊工況需求，還可選用鈦材（TA1/TA2）、哈氏合金（C276）、銅鎳合金（BFe10-1-1）等耐腐蝕材料。

二、結構標準

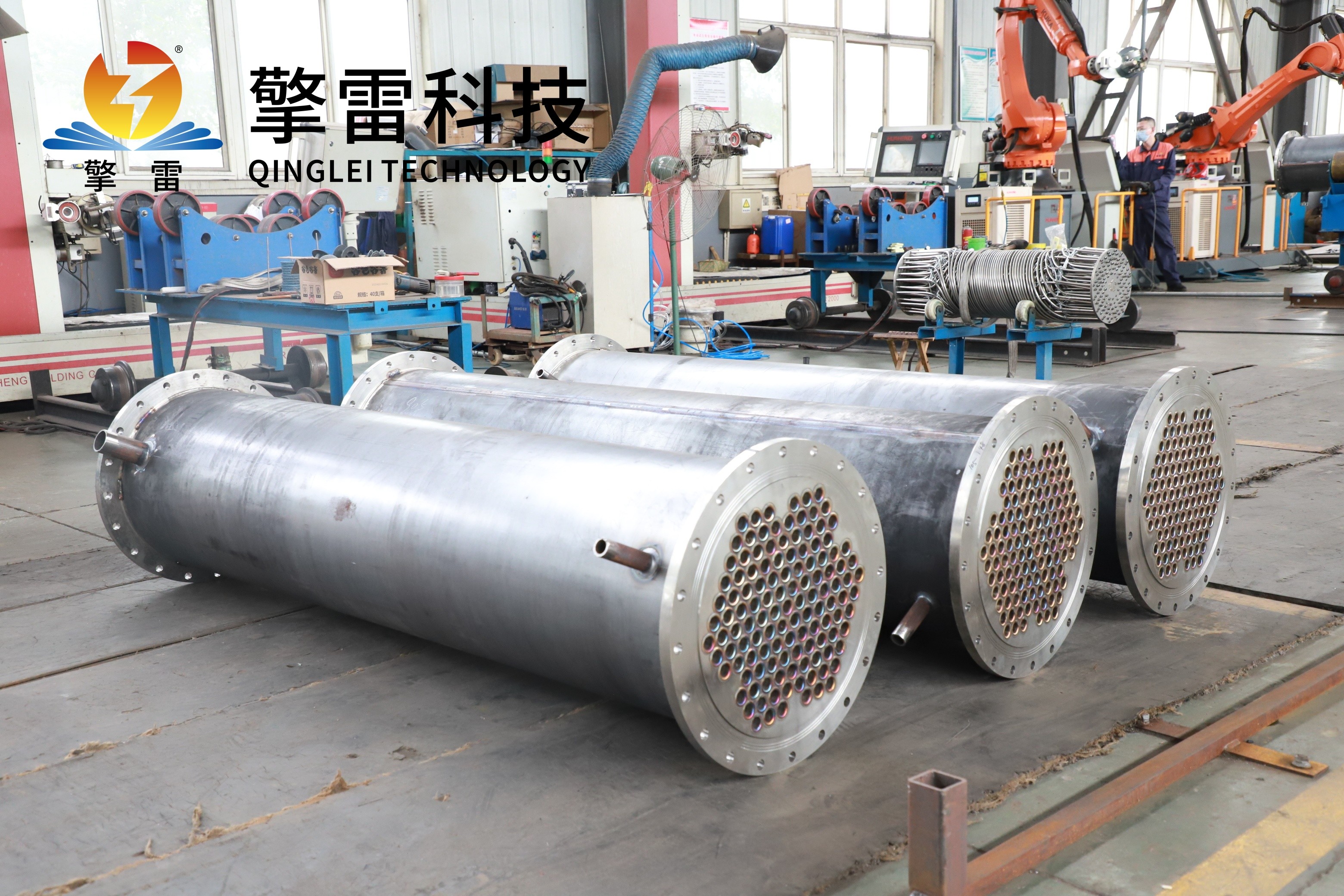

不銹鋼列管換熱設備由殼體、管板、換熱管、封頭、折流擋板等核心部件構成，其結構設計需滿足以下標準：

換熱管：

常用規格為φ19mm×2mm、φ25mm×2.5mm冷拔無縫鋼管，長度1.5~6m（標準6m）。

管束排列方式包括正方形、三角形等，以優化流體分布。

小管徑（φ6~25mm）可增大比表面積，提升傳熱系數，但需平衡壓降與抗堵塞能力。

管板與殼體：

管板用于固定換熱管并分隔管程與殼程流體。

殼體需具備足夠的強度和密封性，通常由碳鋼或不銹鋼制成，并可應用石墨烯等復合涂層提升傳熱性能和抗污性。

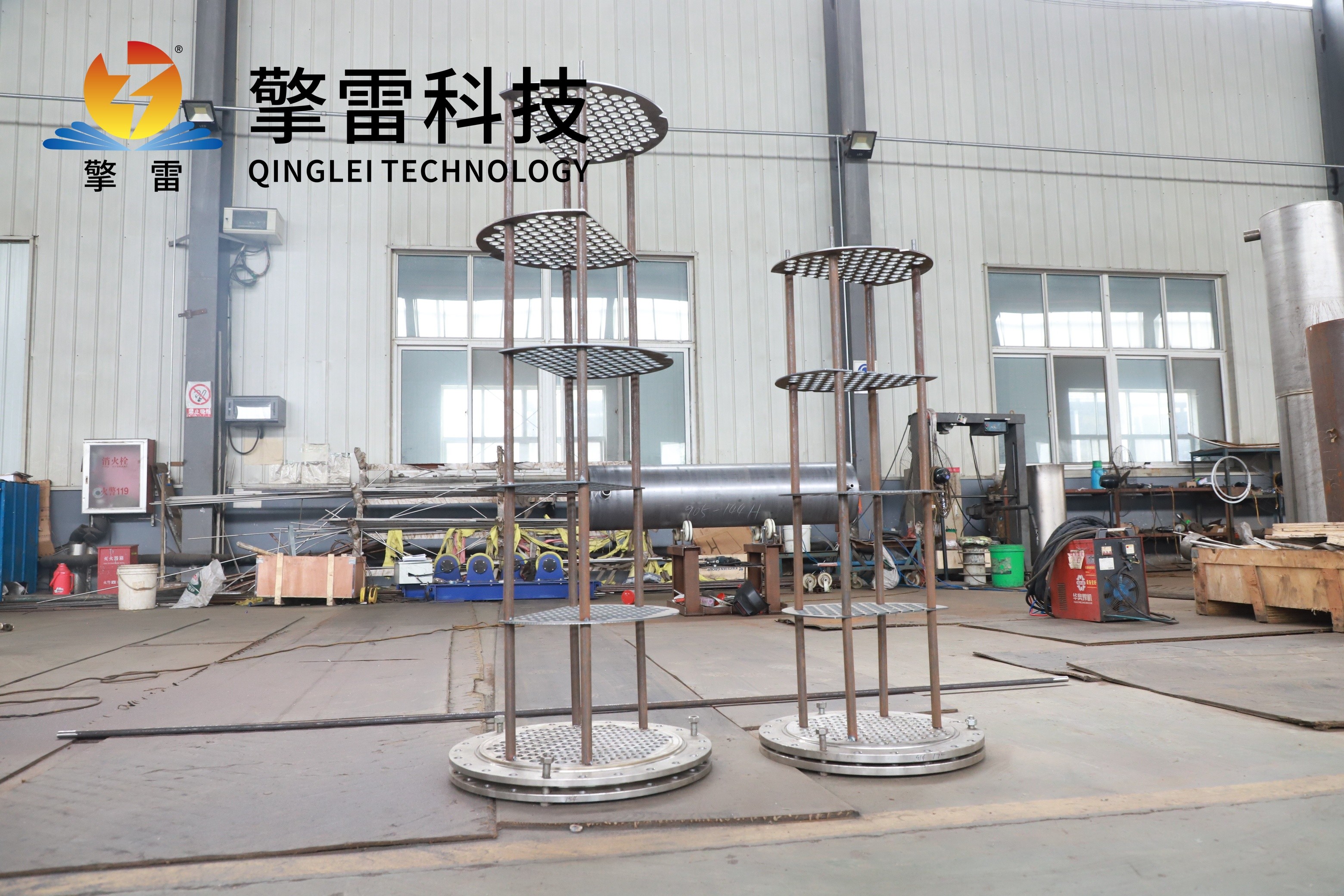

折流擋板：

垂直于管束安裝，引導流體形成湍流，增強傳熱效率。

圓形或弓形缺口設計，缺口面積比20%~35%，折流板間距優化為管徑的5~8倍（如150mm間距），可使湍流強度提升40%，傳熱系數增加20%。

模塊化設計：

支持單管程、雙管程或多管程結構，適應不同工藝需求。

緊湊化設計通過3D打印或螺旋管束技術提升單位體積傳熱面積，減少設備體積20%~30%。

三、性能標準

不銹鋼列管換熱設備的性能需滿足以下核心指標：

傳熱效率：

光管傳熱系數達800~1200 W/(m²·K)，螺旋纏繞結構可達8000~12000 W/(m²·K)。

通過CFD仿真優化折流板間距與缺口分布，可降低壓降10%~15%，傳熱效率提升20%~35%。

壓力范圍：

設計壓力覆蓋0.1~10MPa，U型管式換熱器耐壓可達40MPa。

管程與殼程壓力需分別標注（如G600-1.6-55型表示公稱直徑600mm、壓力1.6MPa、面積55m²）。

溫度適應性：

溫度范圍從-200℃至500℃，超臨界CO?發電換熱器工作溫度達700℃。

乙烯裂解裝置中承受1350℃合成氣急冷沖擊，熱回收效率達85%。

耐腐蝕性：

316L不銹鋼在含氯介質中壽命超10年，雙相鋼（2205）在含H?S介質中腐蝕速率<0.005mm/年。

鈦合金適用于海水淡化裝置，設計壓力達40MPa。

四、制造與檢驗標準

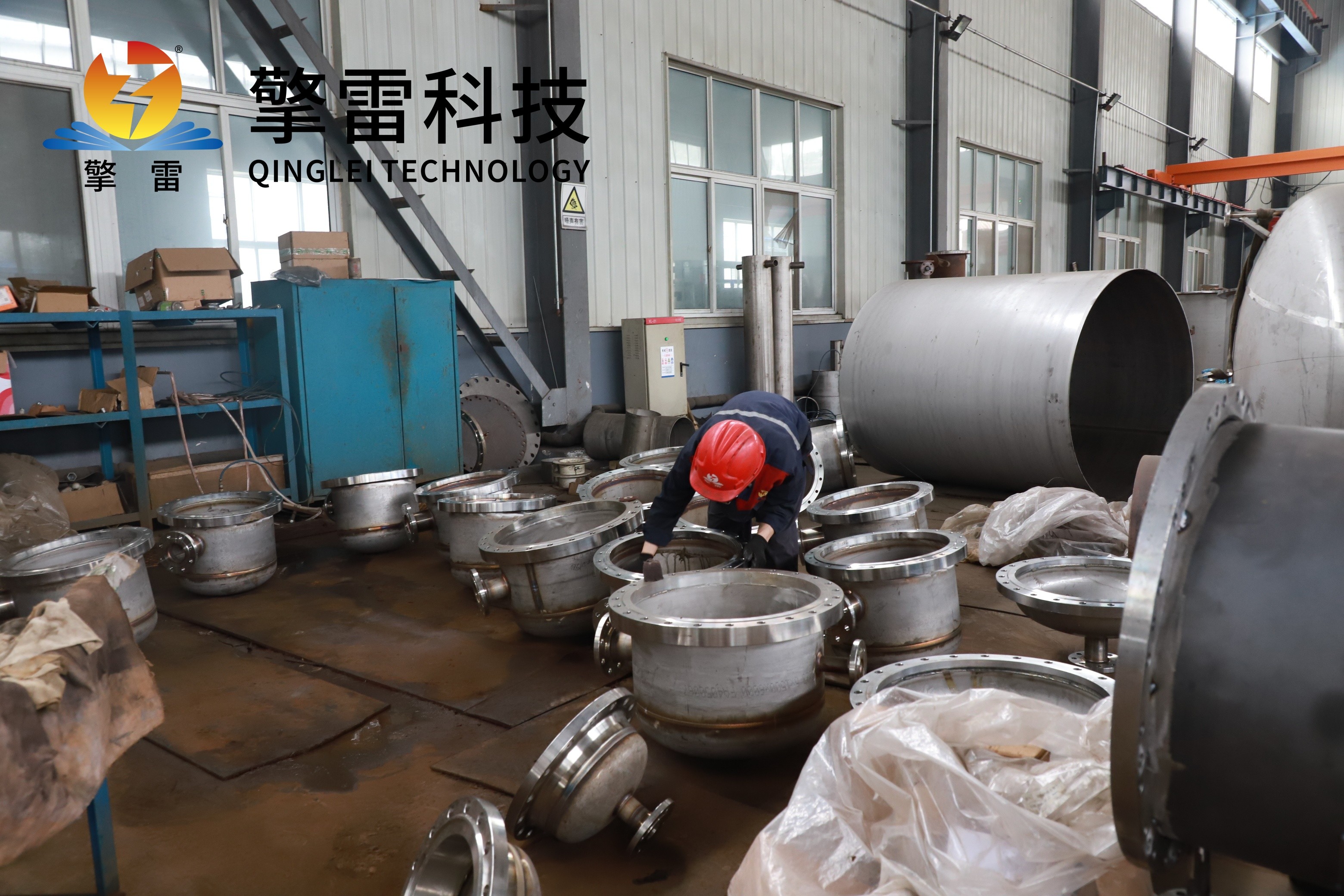

制造工藝：

換熱管采用無縫鋼管熱軋、冷軋、冷拔工藝，焊管需通過焊接工藝評定。

管板與殼體連接采用全自動氬弧焊，確保密封性。

檢驗要求：

每根鋼管需進行水壓試驗（壓力≥設計壓力1.25倍）或渦流探傷，確保內部無缺陷。

外觀檢驗包括尺寸公差（外徑公差0~+0.20mm，壁厚公差±0.05mm）、化學成分分析、力學性能測試（屈服強度≥205MPa，延伸率≥40%）。

耐腐蝕試驗包括電化學腐蝕試驗、抗氯化物應力腐蝕開裂試驗等。

五、應用標準

不銹鋼列管換熱設備廣泛應用于以下領域，需滿足特定行業規范：

制藥行業：

采用電解拋光316L不銹鋼，表面光潔度Ra≤0.4μm，符合FDA、ASME BPE標準。

用于注射液滅菌柜換熱，支持121℃蒸汽滅菌（SIP），溫度波動±1℃。

食品加工：

內壁機械拋光至Ra≤0.4μm，通過SGS檢測無鎳、鉻析出風險。

用于牛奶巴氏殺菌（72℃/15秒滅菌+4℃急速冷卻）、果汁濃縮等場景。

石油化工：

處理高硫原油、濃硫酸濃縮等強腐蝕工況，TP321不銹鋼換熱器運行5年無泄漏。

浮頭式換熱器回收氯氣冷凝余熱，年減少熱量損失超1000GJ。

新能源領域：

氫能源儲運中冷卻高壓氫氣（壓力達70MPa），適應-80℃低溫環境。

CCUS碳捕集項目中實現98%的CO?氣體液化，助力燃煤電廠碳減排。
