循環水纏繞螺旋換熱器浮頭結構

在工業換熱領域，循環水纏繞螺旋換熱器憑借其緊湊結構、高效傳熱和耐腐蝕特性，成為能源、化工、食品等行業的核心設備。其中，浮頭結構的引入進一步突破了傳統換熱器的技術瓶頸，解決了熱應力補償、清洗維護等關鍵問題，為高溫高壓工況下的穩定運行提供了可靠方案。

一、浮頭結構的核心設計：自由膨脹與密封可靠性的平衡

1. 可移動管板與自支撐螺旋管束

浮頭結構的核心在于一端管板固定于殼體與管箱之間，另一端管板（浮頭）可在殼體內自由滑動。這種設計通過消除管束與殼體的熱膨脹約束，避免了傳統固定管板式換熱器因溫差應力導致的設備損壞。例如，在超臨界CO?發電系統中，循環水纏繞螺旋換熱器的浮頭結構可承受30MPa以上壓力，同時允許管束在溫度變化時自由伸縮，壽命超10萬小時。

螺旋管束采用碳化硅陶瓷或鈦合金等材料，通過多層密排纏繞形成自支撐結構，無需額外支撐件。這種設計不僅簡化了設備結構，還通過層間焊接增強了承壓能力，使其在深海油氣開采等工況下仍能穩定運行。

2. 雙密封面與彈性補償元件

浮頭端蓋的密封是技術難點。傳統鉤圈式浮頭通過浮頭管板、鉤圈和浮頭蓋的可拆連接實現密封，但存在泄漏風險。新型浮頭結構采用雙密封面設計：

外頭蓋側法蘭：內側面設凹型或梯型密封面，并均布多個螺桿，通過螺栓緊固壓緊密封墊片。

浮頭管板：取消傳統凹型槽，改為梯型凹槽與分程凹槽連通，減少泄漏路徑。

彈性補償元件：在管板與殼體連接處設置波紋管或膨脹節，吸收熱膨脹產生的位移，進一步降低泄漏風險。

例如，某化工企業采用新型浮頭結構后，設備泄漏率降低至0.01%以下，維護周期延長至傳統設備的3倍。

二、螺旋纏繞結構：強化傳熱與防垢的協同效應

1. 三維螺旋流道與二次環流

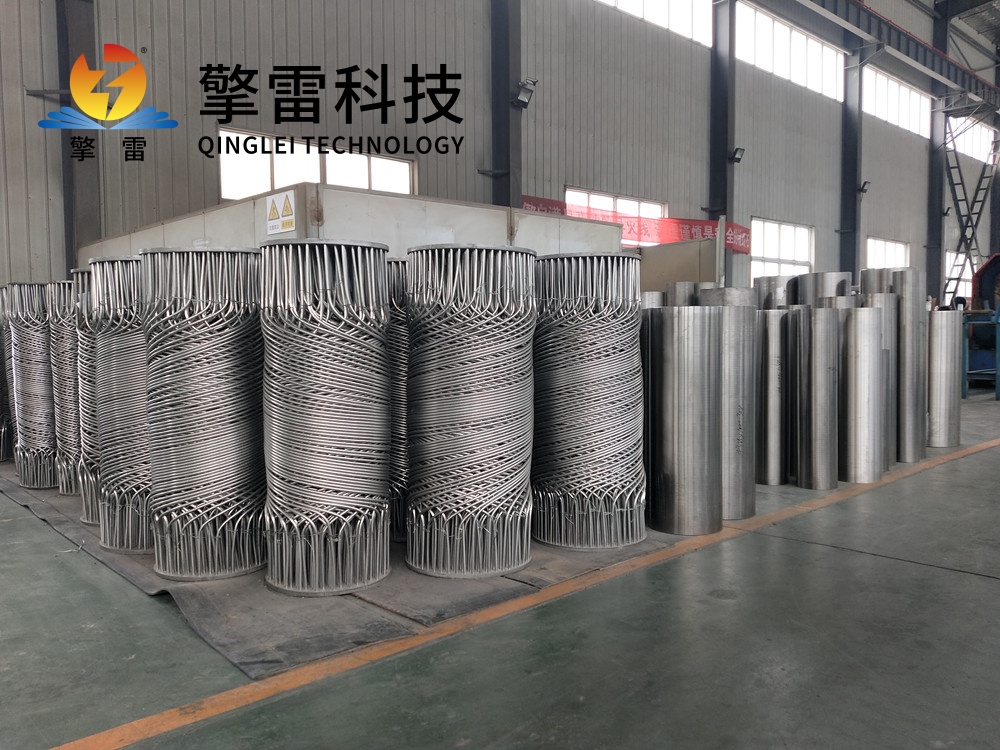

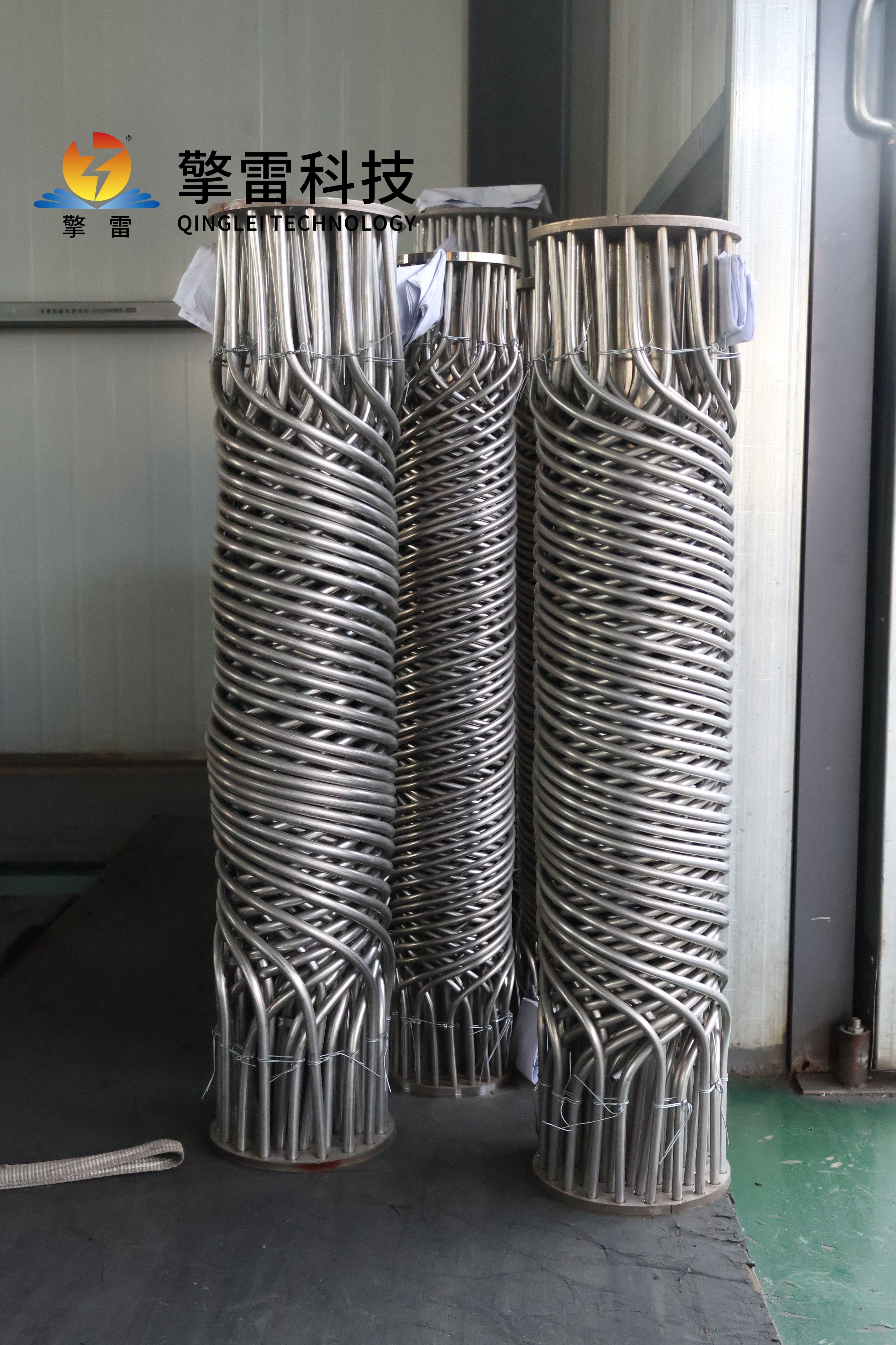

循環水纏繞螺旋換熱器的核心創新在于其螺旋纏繞管束設計。換熱管以3°—20°的螺旋角緊密纏繞在中心筒上，形成復雜的三維流體通道。這種結構使流體在管內產生強烈的二次環流（Dean渦），破壞熱邊界層，顯著提升傳熱效率。實驗數據顯示，其傳熱系數可達800—1500 W/(m2·K)，是傳統管殼式換熱器的1.5—2倍。

在殼程側，流體在螺旋管束間隙中形成螺旋或交叉流動，湍流度增加，進一步強化傳熱。例如，在乙烯裝置中，采用該結構的換熱器冷凝效率提升40%，乙烯產率增加1.2個百分點。

2. 自清潔與防垢設計

螺旋結構通過以下機制減少污垢沉積：

離心力沖刷：小管徑（Φ8—12 mm）與高流速（>3 m/s）結合螺旋離心力，有效沖刷管壁附著物。

流道：螺旋纏繞設計消除了傳統換熱器的滯留區，避免污垢積累。

二次環流擾動：流體在管內的二次環流持續破壞污垢層形成，延長清洗周期。

在食品工業中，該結構特別適用于含微?；蛞捉Y(jié)垢流體（如發酵液、果汁）。例如，某乳企采用碳化硅螺旋纏繞換熱器后，清洗周期從每周1次延長至每月1次，年停機時間減少200小時。

三、應用場景：多行業的節能降耗解決方案

1. 高溫高壓工況：超臨界CO?發電與深海油氣開采

在超臨界CO?發電系統中，循環水纏繞螺旋換熱器需承受30MPa以上壓力和600℃高溫。浮頭結構通過自由膨脹設計避免熱應力損壞，同時螺旋纏繞管束的高導熱性（碳化硅導熱系數達270 W/(m·K)）確保熱效率。例如，某示范項目采用該技術后，發電效率提升5%，CO?排放減少10%。

在深海油氣開采中，換熱器需長期承受高壓海水腐蝕。鈦合金螺旋纏繞管束結合浮頭結構，通過1000小時耐鹽霧測試，設備壽命突破15年，遠超傳統不銹鋼設備的5年周期。

2. 食品工業：巴氏殺菌與UHT瞬時滅菌

在乳制品加工中，巴氏殺菌需精確控制溫度（72—85℃）和時間（15秒），以保留營養成分。螺旋纏繞換熱器通過數字孿生技術實時監測管壁溫度梯度，確保殺菌均勻性，產品合格率提升至99.8%。同時，自清潔通道設計使清洗周期延長50%，年維護成本降低40%。

在UHT瞬時滅菌（135—150℃）中，碳化硅螺旋纏繞換熱器通過微通道設計（管徑<1mm）增大換熱面積，使蒸汽消耗降低30%，且無金屬離子析出風險，滿足嬰幼兒配方奶粉的純度要求。

3. 新能源領域：氫能儲運與碳捕集

在氫能儲運中，鈦合金螺旋纏繞換熱器通過1000小時耐氫脆測試，保障氫氣純化安全。例如，某綠氫項目采用該技術后，氫氣泄漏率降低至0.001%，設備壽命達20年。

在碳捕集領域，循環水纏繞換熱器在-55℃工況下實現98%的CO?氣體液化，助力燃煤電廠碳捕集效率提升。例如，某示范工程采用該技術后，年減少二氧化碳排放8萬噸。

四、技術挑戰與未來方向

1. 材料與加工技術突破

碳化硅的硬脆特性使其加工難度大，破損后難以現場修復。當前解決方案包括：

金剛石砂輪磨削與激光切割：提升加工精度，減少材料浪費。

近凈成型技術：如凝膠注模、3D打印，直接成型復雜流道，降低制造成本。

2. 熱應力集中與密封優化

碳化硅與金屬的熱膨脹系數差異大，易導致熱應力集中。未來方向包括：

有限元分析優化管板厚度：通過仿真模擬減少應力集中點。

雙密封面與彈性補償元件：如波紋管、膨脹節，提升密封可靠性。

3. 智能化與數字化升級

集成物聯網傳感器與AI算法，實現預測性維護：

實時監測管壁溫度梯度與流體流速：故障預警準確率>98%。

數字孿生系統：通過CFD模擬優化螺旋角度，設計周期縮短50%。

結語

循環水纏繞螺旋換熱器的浮頭結構，通過自由膨脹設計、雙密封面技術和螺旋纏繞強化傳熱，解決了高溫高壓工況下的熱應力補償與清洗維護難題。在能源、化工、食品等行業的廣泛應用中，該技術不僅提升了生產效率與產品品質，還推動了工業換熱領域的綠色轉型。未來，隨著材料科學與智能化的持續突破，循環水纏繞螺旋換熱器必將成為節能減排與可持續發展的核心引擎。
